一、概述

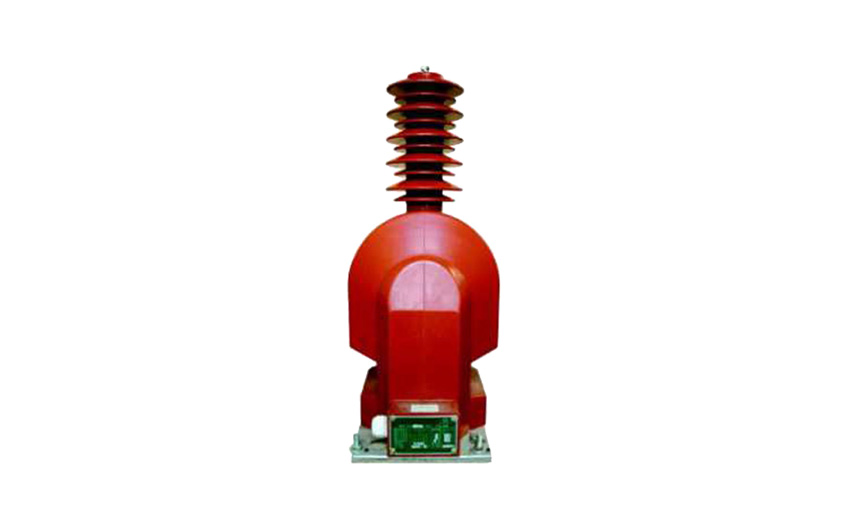

JDZX-35W、JDZXFW-35型電壓互感器為全封閉環氧樹脂澆注結構，適用于額定頻率50-60HZ，額定電壓為35KV戶外裝置的電力系統中，作電能計量、電壓測量和繼電保護之用。

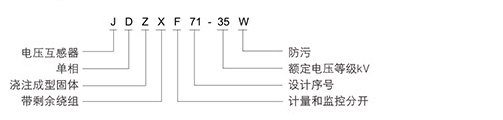

二、型號含義

三、使用條件

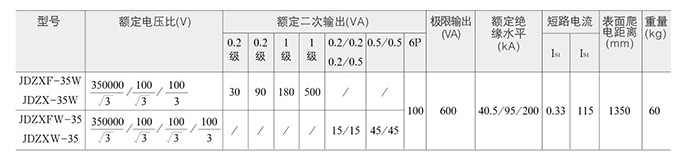

四、技術參數

五、產品結構

5.1結構簡介

本型電壓互感器為單相三繞組全封閉結構。

一次繞組的A端為全絕緣，N端供接地使用，適用于中性點非有效接地系統。

整個器身經戶外專用氧化樹脂（瑞士Ciba CW5837）全密封真空澆筑絕緣，具有耐電弧u，耐紫外線，耐老化等特點。表面采用不噴漆的先進工藝一次成型，在產品底部安裝腳上有四個長圓安裝孔，可任意方向，任意位置安裝固定。二次出現端口采用全新設計，二次出線端深入出線盒內，外有防雨墊圈和不銹鋼銘牌壓板，有效地防止了雨水的浸入，并且有不同方向的饋線出口。以供用戶方便走線使用。

這種產品具有外形美觀，性能優良，爬電距離大，耐污染及潮濕和運行安全可靠的特點，達到同類產品先進的水平。

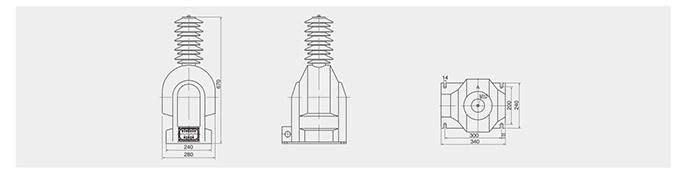

5.2產品結構圖
