箱式變電站和環網柜的常識

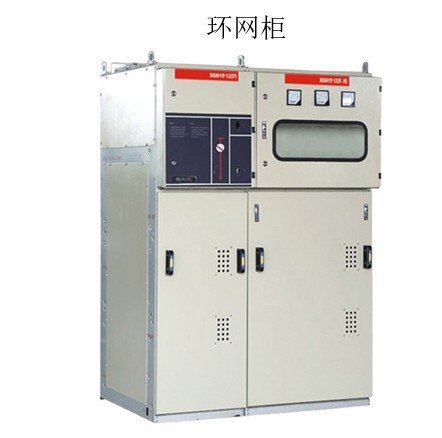

環網柜是指大型住宅區、大型購物中心、大型電氣公司，是由電源區內配置的電源后備廂形成的一個閉合環網，以確保高壓和低壓電源系統的連續性、可靠性和安全性。環形網絡是兩個或更多的箱式變電站。

環形網絡電源的每個單獨的箱式變電站(也稱為聯合變電站)是一個工廠裝配、室內外緊湊型配電裝置，其高壓開關、配電變壓器和低壓配電裝置按照一定的布線方式。

目前，箱式變電站的基本結構由高壓室1變壓室1氣壓室1氣壓室1氣壓室1畸形室或線路分離2種結構(沒有操作走廊或操作走廊)組成。

箱式變電站有環形網絡電源、終端電源、雙輸入電源(包括雙輸入內外橋)，這三種電源之間的互換性很好。進入方法通?？梢杂米麟娎|或架空。高壓艙使用完整可靠的小型組件，如SF6斷路器、真空斷路器、壓力負載開關等，具有完整的防誤鏈功能。低壓室具有動力、照明、計量、無功補償、控制等功能。變壓器通常使用油浸變壓器或干式變壓器，環網柜,高壓環網柜,10KV環網柜,戶外環網柜,環網柜廠家并使用溫控、強制通風、防結露測量式等。箱體發電廠的骨架用成型鋼焊接或螺栓連接，外殼主要是鋼板、熱鍍鋅板和鋁合金板，表面涂有保護漆。下圖是環形機柜電源系統圖。

環形網絡分配中的高壓主側變壓器供電線路有兩個獨立的供電電路，以單總線分段接線形式，一次出現故障，可以從其他分配裝置供電。

一次變壓器電力線的兩條獨立線路以10KV的電壓供應。一個電力變壓器T1，T2為220/380V電壓，一個單元為220/380V電壓，第二個單元為電氣設備3號，T4為220/380v電壓，第三個單元為電氣設備。

如果電源發生故障，不能供電，則可以關閉環形機柜中的高壓斷路器；如果左側電源發生故障，則關閉高壓斷路器QF1，可以從右側高壓電源為四個分支變壓器供電。

同樣，如果四個環形機柜電源變壓器中的一個發生故障，環網柜,高壓環網柜,10KV環網柜,戶外環網柜,環網柜廠家可以關閉低壓側斷路器QF2、q93、q94，繼續使用其他電源變壓器的電源。

為大家學習和參考提供環形腔電源的功能和優點。
