一、概述

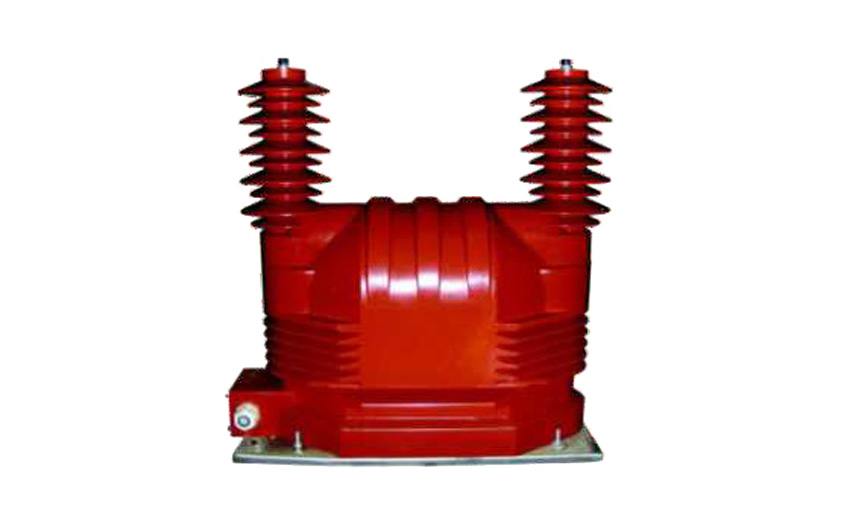

JDZ-35W、JDZFW-35型電壓互感器為全封閉環氧樹脂澆注結構，適用于額定頻率50-60HZ，額定電壓為35KV戶外裝置的電力系統中，作電能計量、電壓測量和繼電保護之用。

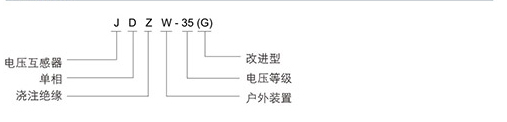

二、型號含義

三、使用條件

設備這類為：戶外

環境溫度：-30℃~+50℃

海拔高度：≤2000m

相對濕度：80%

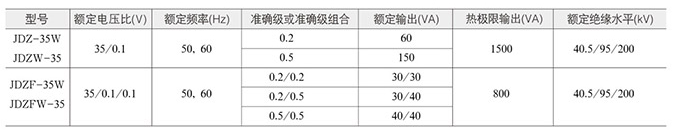

四、技術參數

五、產品結構

本型電壓互感器為單相雙繞組全封閉結構。

本型電壓互感器為支柱式結構，采用環氧樹脂全封閉澆筑，耐污穢及潮濕，也適宜熱帶地區使用，互感器不需要特別維護，只需定期地清楚表面污物。由于互感器采用全封閉澆注絕緣，尺寸小，重量輕，適宜于任何位置，可任意方向安裝。

二次出線端子處安裝接線端子盒，端子盒有三個不同方向，可引出二次線，接線方便，安全可靠，并能實現防竊電措施。

本產品具有外形美觀，性能優良、爬電距離大、耐污染及潮濕和運行安全可靠之特點，達到同類產品先進水平。
