產品概述

一、概述

1、產品概述：

FN16A-12D/630型戶內交流高壓真空負荷開關及FN16A-12RD/200-31.5型負荷開關-熔斷器組合電器是我廠自行設計研制而成的.性能達到GB3804-90《3-63KV交流高壓負荷開關》和IEC420《交流高壓負荷開關-熔斷器組合電器》（1990年版）標準及國家標準（報批稿）的要求。具有體積小、外形美觀、安裝靈活、操作力小、開斷安全可靠、電壽命長、可頻繁每操作、開斷轉移電流大、基本不需要維護，有明顯的各里斷口且具有手、電動二用功能，可實現遠距離控制等優點。負荷開關-熔斷器組合電器還具有保護變壓器過載，防止設備缺相運行的功能。

2.主要用途

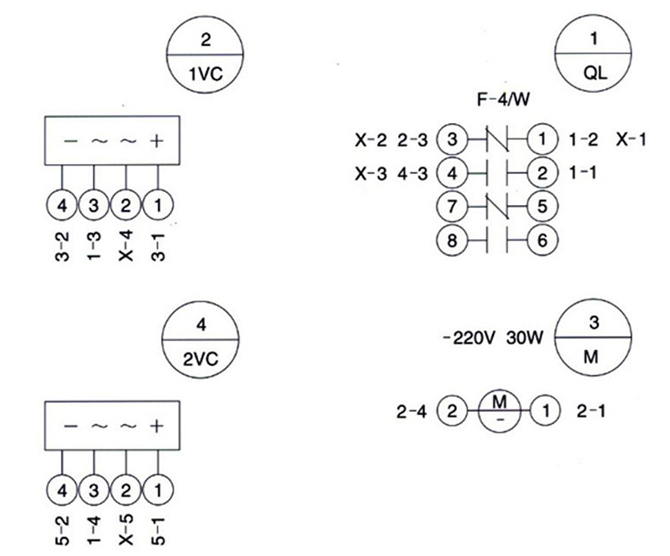

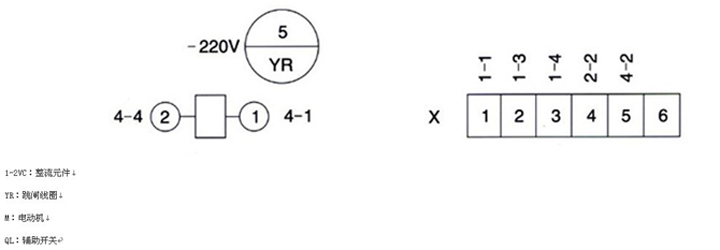

FN16A-12D/630型負荷開關和FN16A-12RD/200-31.5型組合電器適用交流50Hz，額定電壓6-10KV的網絡中。FN16A-12D/630可開斷負荷電流，FN16A-12RD/200-31.5可開斷負荷電流，過載電流和短路電流，特別適用于無油化，不檢修及頻繁操作要求的場所。本產品可配用CS6-Ⅰ型操作機構，也可在開關上直接操作，不必另附操作機構。選用FN16A-12D/12-J型開關可同時實現電動和手動操作。

二、型號含義

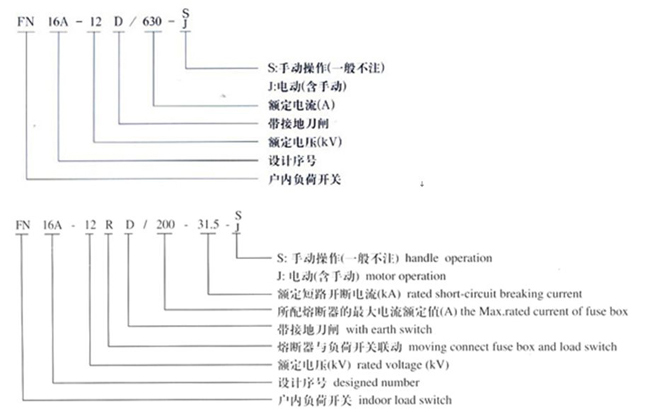

真空負荷開關型號含義

三、使用環境條件

A 、周圍空氣溫度：上限+40 C ;下限-25

b 、相對濕度：月平均值不大于90%；日平均值不大于95%

c 、海拔不超過：1000m；

d 、周圍無腐蝕或可燃性氣體等明顯污染；

e 、無經常性的劇烈震動。

四、技術參數

FN16A-12D/630型負荷開關-熔斷器組合電器組合電器的技術參數見表1：

序號	項目	單位	參數
1	額定電壓及工作電壓	KV	12
2	額定頻率	Hz	50
3	額定電流	A	630
4	額定有功負載開斷電流	A	630
5	額定閉環開斷電流	A	630
6	5%額定有功負載斷電流	A	31.5
7	額定電纜充電開斷電流	A	10
8	額定電容開斷電流	A	400
9	額定空載變壓器開斷電流		1600VA變壓器空載電流
10	1min 工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口	KV	42/48
11	全波雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口	KV	75/85
12	額定短時耐受電流（熱穩定）	KVIS	3月20日
13	額定峰值耐受電流（動穩定）	KV	50
14	額定短路關合電流	KV	50
15	額定電流開斷次數	次	10000
16	機械壽命	次	10000
17	觸頭允許磨損累計厚度	mm	3
18	分合盞操作力距（力）		120（240）
19	額定分閘操作電壓/電流	V/A	～220/0.5
20	額定分閘操作電壓/電流	V/A	～220/3

FN16A-12RD/200-31.5負荷開關-熔斷器組合電流的技術參數見表2

序號	項目	單位	參數
1	額定電壓及工作電壓	KV	12
2	額定頻率	Hz	50
3	熔斷器較大額定電流	A	200
4	額定轉移電流	A	3150
5	熔斷管觸發開關的分閘時間	ms	310+5
6	額定短路開斷電流（預期有效值）	KA	31.5
7	額定短路開斷關合電流（預期峰值）	KA	80
8	1min工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口	KV	42/48
9	雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口	KV	75/85
10	熔斷器撞擊輸出能量	J	2-5

隔離開關裝配技術參數見表3

序號	項目	單位	參數
1	三相剛合位置不同期	mm	≤3
2	各相剛合位置偏斜	mm	≤2
3	觸刀正壓力	N	200±20
4	觸刀最后分離點到靜觸頭最小距離	mm	≥
5	靜觸頭與上支架間主回路電阻	υΩ	≤100

FN16A/12RD/200-31.5型組合電器的配熔斷器的技術闡述見表4.

型號	額定電壓	熔斷器額定電流	額定開斷電流	熔體額定電流
SDLAJ,XRNT□	12	40	50	6.3，10，16，20，25，31.5，40
SDLAJ,XRNT□		100		50，63，71，80，100
SDLAJ,XRNT□		125		125
德國SIBA公司	12	200	40	160,200

真空滅弧室裝配調整的技術參數見表5：

序號	項目	單位	參數
1	觸頭開距	Mm	≤8+10
2	超行程（表現在超行程彈簧上）	mm	≤5+10
3	平均合閘速度	m/s	06±0.2
4	平均分閘速度	m/s	1±0.2
5	三相觸頭分、合閘不同期性	ms	≤2
6	觸頭合閘彈跳時間	ms	≤2
7	帶電體之間及相對地距離	mm	≥125
8	上，下支架間主回路電阻	υΩ	≤60

接地開關的技術參數見表6

序號	項目	單位	參數
1	觸頭壓力	N	200±200
2	接觸面積		應大于視在面積的2/3
3	三相剛合位置不同期	mm	≤3
4	各相剛合位置偏斜	mm	≤1.5
5	關合速度	m/s	≥2.5

五、產品外形

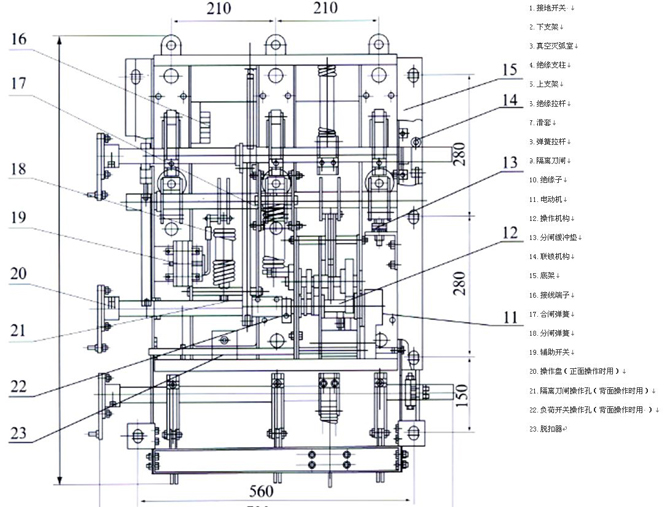

真空負荷開關產品外形尺寸

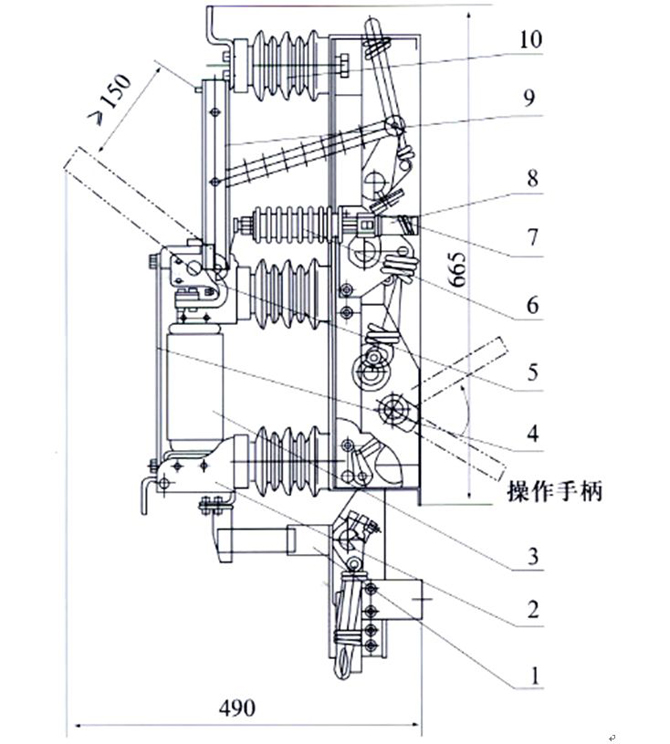

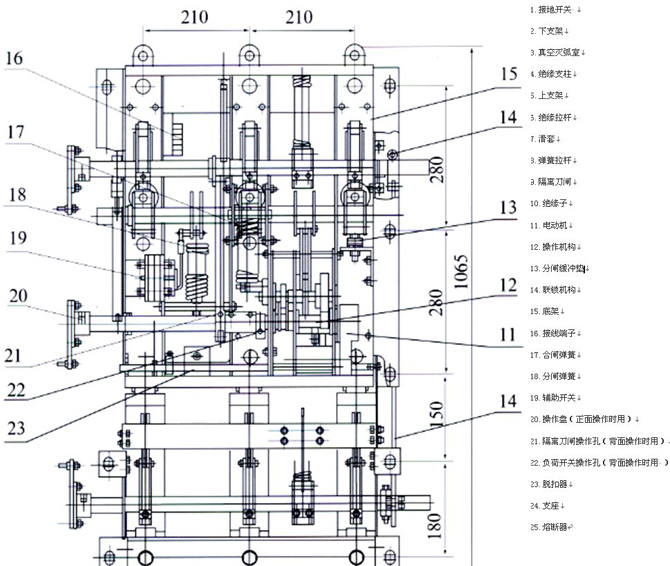

真空負荷開關外形尺寸
