一、 概述
FLN36-12型六氧化硫負荷開關是集負荷開關、接地開關、隔離開關于一體的多功能中壓開關設備，在一個全密封的，具有加強結構的環氧樹脂外殼內，充以.045MPA的SF6氣體，用少量的元件實現以上三種功能，因此保證了產品的質量及可靠性，具有較好的絕緣盒開關功能，正常條件下可保證設備安全運行20年。
由獨立于開關的手動或電動操動機構進行回路，接地回路的分合和開斷，開關的分合速度由彈簧決定，與手動速度無關，在加裝自動化儀表后，可實現遙感和遙控。
二、技術參數
FLN36-12主要技術參數
| 序號 | 名稱 | 單位 | 數值 |
| 1 | 額定電壓/電壓 | KV | 10月12日 |
| 2 | 額定電流 | A | 630 |
| 3 | 額定短路開斷電流 | KA | 630 |
| 4 | 額定短路關合電流 | KA | 50 |
| 5 | 機械壽命 | 次 | 3000 |
| 6 | 工頻/沖擊耐受電壓 | KV | 42/75 |
| 7 | 額定動穩定電流 | KA | 50 |
| 8 | 3S額定短時耐受電壓 | KA | 20 |
| 9 | 額定SF6氣體氣壓 | MPS | 0.045 |
FLRN36-12主要技術參數
| 序號 | 名稱 | 單位 | 數值 |
| 1 | 額定電壓/電壓 | KV | 10月12日 |
| 2 | 額定電流 | A | 125 |
| 3 | 額定短路開斷電流 | KA | 31.5 |
| 4 | 額定短路關合電流 | KA | 80 |
| 5 | 機械壽命 | 次 | 3000 |
| 6 | 工頻/沖擊耐受電壓 | KV | 42/75 |
| 7 | 額定轉移電流 | A | 2000 |
| 8 | 額定SF6氣體壓力 | MPS | 0.045 |

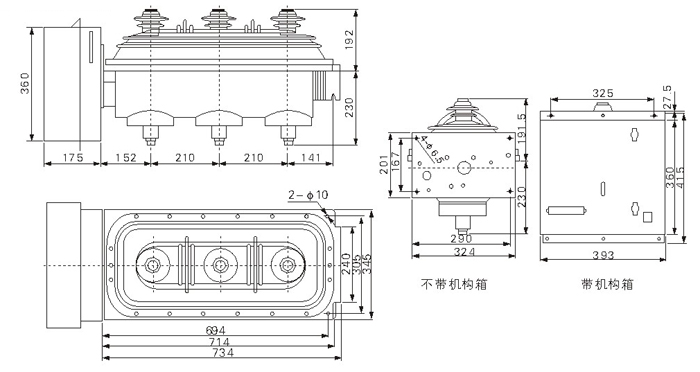

三、產品結構
