一、概述

1.1ZW32P-12預付費計量式真空斷路器產品概述：

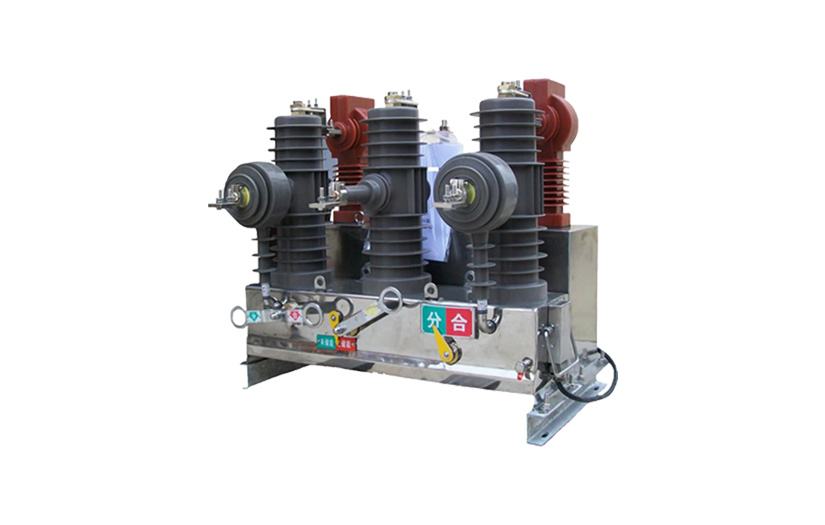

ZW32P-12/630-20型戶外預付費計量式真空斷路器是三相交流50Hz、額定電壓12kV的戶外真空斷路器、計量一體化開關設備，與三相多功能表配套實現開斷、關合配電系統負荷電流、過載電流和短路電流，并具有高精度高壓計量裝置，實現有功電能表、無功電能表、有功需量表、功率因數、預付費表、記錄、自動抄表。以標準IC卡RS485接口，紅外通訊、大畫面液晶顯示多項技術，靈活預置多種功能，以IC卡或手持電腦為媒介實現用戶與供電部門計算機的信息傳輸。電力部門可根據本地具體情況自行選擇一種或多種傳輸方式，方便電力部門實現計算機網絡管理，從而適應對用戶有效及時地現代化科學管理需求。

二、 使用環境：

1. 海拔高度：不超過1000米(超過為高原型)。

2. 周圍空氣溫度：—45℃～＋40℃

3. 相對溫度：日平均不大于95%，月平均不大于790%。

4. 風速：不超過35m/s。

5. 無易燃、爆炸危險、化學腐蝕及劇烈振動場所。

三、 主要技術參數:

項目單位數量額定電壓KV12額定絕緣水平lmin工頻 耐壓干試KV42濕試（對地）34雷電沖擊耐壓（峰值）75額定電流A630額定頻率Hz50額定短路開斷電流KA16、20額定短路關合電流（峰值）40、50額定峰值耐受電流40、50額定短路耐受電流4s16、20操作順序分-0.3s-合分-180s-合分額定短路電流開斷次數次30機械壽命次10000二次回路lmin工頻耐壓kV2過電流脫扣器額定電流.
