一、概述

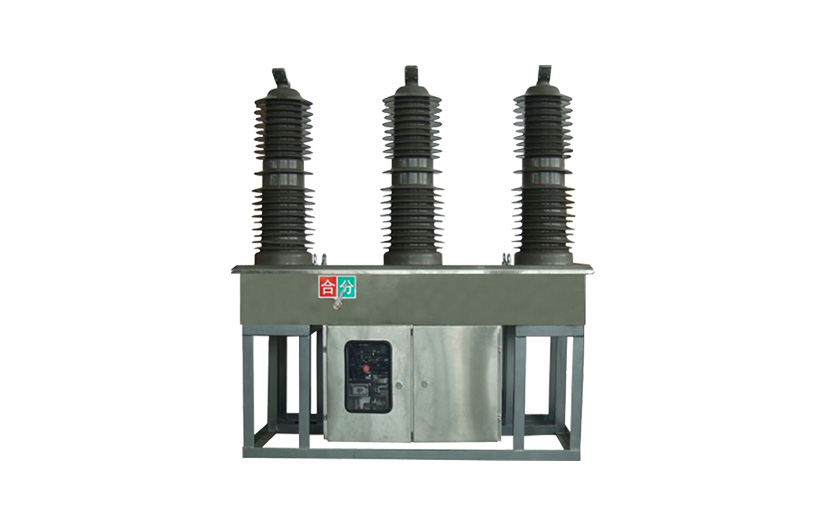

ZW32-40.5戶外高壓真空斷路器

1.1產品概述

ZW32-40.5型戶外高壓真空斷路器采用了獨特設計的一體式固封極柱和高可靠性的操作機構。該裝置主要應用于中壓架空線電網，作為分、合負荷電流、過載電流、短路電流之用。

極高的可靠性

在整個壽命期間完全免維護

具有高機械壽命和電壽命

整機體積小，重量輕，便于安裝

1.2 訂貨須知事項：

訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。

1.3售后服務：

我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：

1. 我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。

2. 在接到報修通知后，七個工作日內趕到現場并解決問題。

3. 用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。

4. 用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。

5. 在保修期內，以下情況將實行有償維修服務;

(1) 由于人為或不可抗拒的自然現象而發生的損壞。

(2) 由于操作不當而造成的故障或損壞。

(3) 由于對產品的改造、分解、組裝而發生的故障或損壞.

二、 使用條件

周圍空氣溫度：-30℃～+60℃；

海拔高度：不超過3000米；

風速不超過34m/s；

來自開關設備和控制設備外部的振動或地動是可以忽略的；

污穢等級：Ⅳ級；

儲存溫度-40℃～+85℃。

三、 技術參數

斷路器的主要技術參數

斷路器的主要機械參數

四、工作原理

4.1斷路器結構及工作原理

ZW32-40.5型戶外高壓真空斷路器主要由集成固封極柱、電流互感器、操動機構及箱體組成。該型號斷路器為小型化設計，外殼采用優質不銹鋼箱體。電流互感器可根據用戶需要選擇.

ZW32-40.5型戶外高壓真空斷路器與配套的智能控制組合。可就地實現開關分合閘操作，也可以通過通信接口由遠方遙控操作。斷路器的其他信息也可以傳輸?shù)娇刂浦行模ㄐ磐ǖ揽梢赃x擇電纜、光纖、GPRS/CDMA、GSM等。

4.2斷路器的工作原理

4.2.1滅弧原理：

ZW32-40.5型戶外高壓真空斷路器采用真空滅弧室，以真空作為滅弧和絕緣介質，具有極高的真空度。當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將會產生真空電弧，同時，由于觸頭的特殊結構，在觸頭的間隙中也會產生適當?shù)目v向磁場，促使真空電弧保持為擴散型，并使電弧均勻地分布在觸頭表面燃燒，維持低的電弧電壓，在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可復合或凝聚在觸頭表面和屏蔽罩上，滅弧室斷口的介質絕緣強度很快被恢復，從而電弧被熄滅達到分斷的目的。由于采用縱向磁場控制真空電弧，所以真空斷路器具有強而穩定的開斷電流能力。

4.2.2電動儲能：

電動機將輸出扭矩作用于機構的小齒輪，傳動至主軸上的大鏈輪，從而帶動拐臂旋轉，使合閘彈簧儲能。當拐臂上的螺絲壓下行程開關時，切斷電動機電源，彈簧儲能完畢。

4.2.3手動儲能：

轉動機構輸出軸，通過輸出軸上的小齒輪將旋轉扭矩傳遞給與小齒輪充分嚙合的大齒輪，從而帶動拐臂旋轉，使合閘彈簧儲能。

4.2.4合閘電磁鐵操作：

機構接到合閘信號以后，合閘電磁鐵的動鐵心向上運動，推動合閘脫扣桿向上運動，使合閘半軸逆時針方向旋轉。解除對合閘摯子的約束，與此同時，合閘摯子受滾子的壓迫而逆時針轉動，解除儲能維持，位于主軸上的凸輪因合閘彈簧的收縮力產生沖擊力，撞上手動儲能軸（即輸出軸）上的搖臂，通過連桿傳動給開關，從而完成合閘操作。

4.2.5手動操作：

安裝在合閘半軸上的撥叉逆時針轉動時，帶動合閘半軸沿逆時針方向旋轉。從而產生與合閘電磁鐵操作同樣的效果。

4.2.6重合閘操作：

機構釋放儲能彈簧的能量后，完成合閘操作，在合閘狀態，機構再進行儲能操作，完成儲能操作后，機構處于合閘已儲能狀態，在此狀態一旦接到正確的信號，機構便能實現一次自動重合閘操作。

4.2.7分閘電磁鐵操作：

機構接到分閘信號后，分閘電磁鐵的動鐵心向上運動，推動分閘脫扣桿作向上運動，使分閘半軸逆時針方向旋轉。解除對分閘摯子的約束。與此同時，分閘摯子受滾 子的壓迫而逆時針轉動，搖臂因受開關內部分閘彈簧的推力而逆時針方向旋轉，從而完成分閘操作。

4.2.8手動操作：

安裝在分閘半軸上的撥叉逆時針轉動時，帶動分閘半軸沿逆時針方向旋轉，從而產生與分閘電磁鐵操作同樣的效果。

4.2.9過流脫扣操作：

當過流脫扣器中過流線圈通過規定的脫扣電流時，電磁鐵動作、推桿頂動脫扣桿。使分閘半軸逆時針方向旋轉、解除對分閘摯子的約束從而產生與分閘電磁鐵操作相同的效果，完成斷路器過流脫扣操作。
