一、產品概述

JDJ2-35KV型電壓互感器為單相雙線圈、戶外油寢式電壓互感器，適用于50HZ、35KV交流系統中供測量電壓、電能及繼電保護之用。

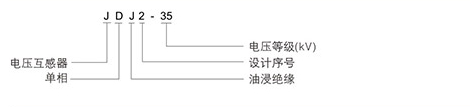

二、型號含義

三、使用條件

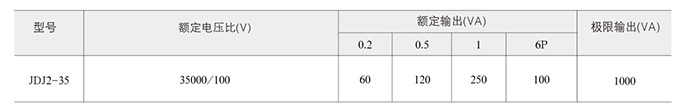

四、技術參數

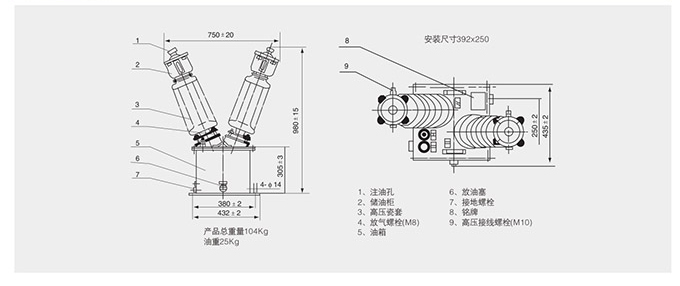

六、外形尺寸

本互感器的鐵芯未單相三柱式、一次、二次線圈均繞成圓筒式，器身谷底在油箱的定位釘上。一次線由電瓷套管引出儲油柜上的接線柱連接，儲油柜的油面可以從油標只接觀察。油箱為方型，油箱上備有接地螺栓和放油塞。
