一、概述

自主研發生產的SRM12充氣式SF6金屬封閉全絕緣系列環網開關柜，經國家高壓電器研究院試驗中心型式試驗，廣泛用于10KV/6K配電系統，是城鄉各類用戶變配電系統的開關產品

開關柜為模塊化單元模式，可根據不同用途進行組合，由固定式單元組合與可擴展單元兩大類，滿足各種變電站對緊湊型開關柜靈活使用的需要。

SRM12充氣式開關柜是一個完全密封的系統，其所帶電部件以及封閉在不銹鋼的本體內，整個開關裝置不受外部環境條件影響，從而可以確保運行可靠性及人身安全，并且實現了免維護，通過選擇可擴展母線，可以實現任何組合，達到全模塊化，擴展母線安全絕緣和屏蔽，確保了可靠性和安全性，SRM12充氣式開關柜同時可以提供TV化的自動化解決方案，形成了智能化開關的概念，并將現場安裝及調試工作量降到最低。

SRM12充氣式開關柜分為非擴展標準配置和可擴展標準配置。由于具有全模塊和半模塊的組合性以及自可擴展性，因而具有極其特殊的靈活性

SRM12充氣式開關柜執行GB標準，在室內條件下（20℃）運行的設計壽命超過30年

二、型號含義

三、使用條件

使用環境條件

1.周圍空氣溫度不超過40℃，且在24小時內測得的平均值不超過35℃，最低周圍空氣溫度為-40℃

2.海拔≤2000m

3.濕度；相對濕度；日平均值不超過95%，月平均值不超過90%

             水蒸氣壓；日平均值不超過2.2kpa，月平均值不超過1.8kpa

4.地震強度；不超過8度，水平加速度≤0.4g，垂直加速度≤0.2g

5.特殊使用條件；在實際使用條件超過正常使用條件下使用時，由用戶和制造廠協商

四、產品特點

產品的主要特點

1.SRM12系列充氣柜SF6氣體作為滅弧及絕緣介質

2.開關柜為全密封，全絕緣結構，母線、開關及帶點部件完全封閉在不銹鋼殼體中。腔體充氣以1.4bar的SF6氣體，防護等級達到IP67；整個開關裝置完全不受外部環境條件的影響，即使在短進水浸等極端情況下能保證開關正常運行，產品終身免維護

3.開關柜具有可靠的安全泄壓通道，即使在極端情況下也能保障操作人員人身安全

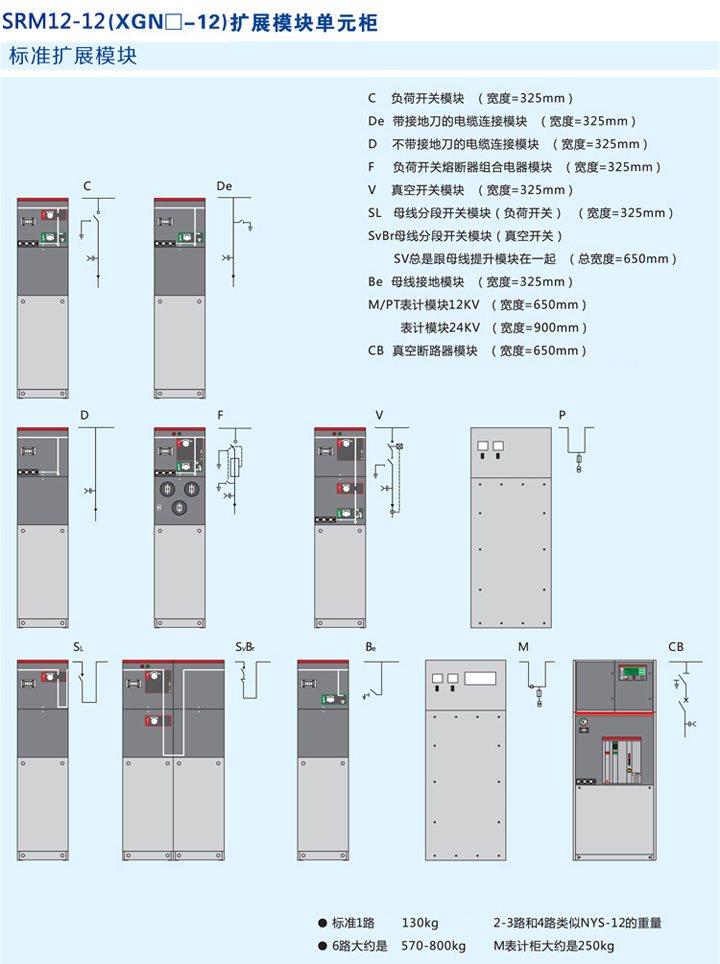

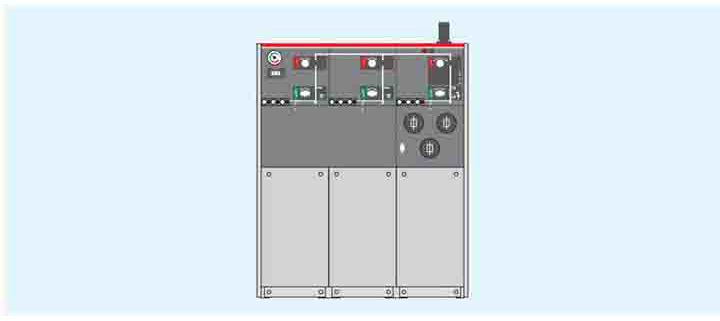

4.開關柜分為固定單元組合和可擴展單元組合兩類

5.開關柜通常由正面進出線，也可按不同的安裝位置實現側出線或側擴展

6.柜體尺寸安裝方便，并能夠適合空間狹小及環境條件不良的地方

7.開關柜可模擬用戶的不同需求配置電動、遠控及檢測裝置

五、技術參數

5.1性能指示

SF6氣體壓力：20℃下絕對壓力1.4bar

氣體年泄露： 0.2%/年

防護等級： IP67

氣室不銹鋼厚度：3.0mm

5.2正常運行環境條件

溫度：40℃

最低溫度：-40℃

較大平均相對濕度：≤95%

海拔高度：≤2000米

5.3母線

開關柜內母線：400mm2Cu

開關柜接地母線：150mm2Cu

5.4顏色

開關柜面前板：RAL7012

側板和電纜室前蓋板：RAL7035

5.5滿足標準

GB/T11022  GB3906  GB1985

GB16926  GB38041  GB1984

GB3309

IEC60056  IEC60129  IEC60265

IEC60298  IEC60420  IEC60694

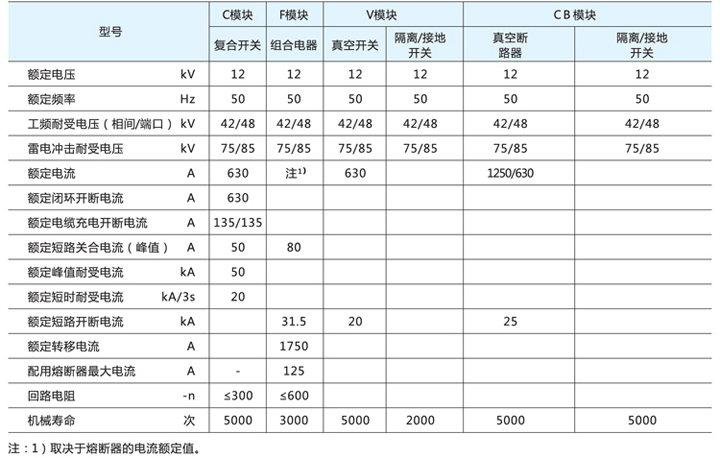

5.5技術參數
