一、概述

XGN(C)-12型SF6氣體絕緣緊湊型金屬封閉設備采用模塊化設計，以其固定式與靈活擴展的完美統一，以適合終端用戶或網絡節點的要求，同時滿足各種配電開閉所、箱式變電站、電纜分支箱的需要，具有結構緊湊、安全可靠、長壽命、免維護的特點。

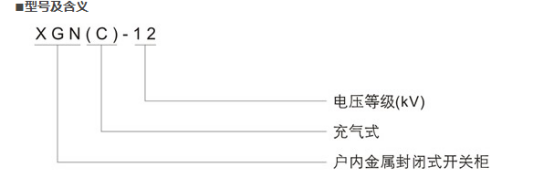

二、型號含義

三、使用條件

3.1正常使用條件

·海拔高度：≤2000米

·環境溫度：溫度+40℃

·最低溫度-35℃

·溫度：較大平均相對溫度

24小時測量≤95%

1個月測量≤90%

3.2 抗震能力

地震烈度不超過8度

·SF6氣體壓力20℃下為0.4bars(相對壓力)

·年泄漏率≤0.25‰年

·浸水試驗水下施加0.3bars的壓力/24小時

·燃弧試驗有滅弧器20KA/1s 無滅弧器16KA/1s

四、產品特點

4.1性能特點

4.1.1防護等級：

·SF6氣室IP67

·熔斷器筒IP67

·開關柜外殼IP3X

4.1.2母線：

·開頭柜內母線400mm2 CU

·開關柜接地母線160mm2 Cu—螺栓直徑：Ｍ10

·氣室不銹鋼殼厚度2.5mm
