產品概述

一、產品概述

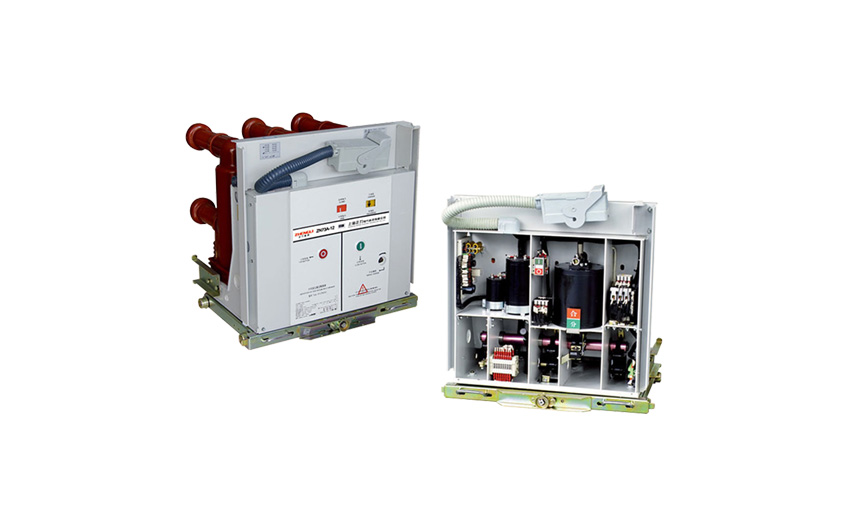

VS1-12型戶內永磁真空斷路器(以下簡稱斷路器)是用于12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。由于斷路器采用**產品CKY型永磁機構與直接傳動結構設計，使其具有優異的性能，特別適用于頻繁操作，或多次開斷短路電流的場所。斷路器配用專用推進機構，組成手車單元。

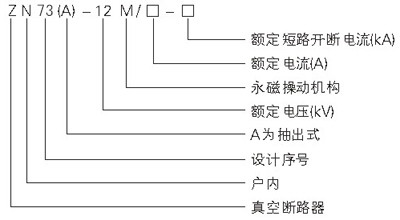

二、型號含義

三、技術參數

序號	項目		單位	數據
1	額定電壓		KV	12
2	工作電壓		KV	630	630	630
3	額定電流		A	1250	1250	1250
4	額定短路開斷電流		KA	20	25	31.5
5	額定短路關合電流		KA	50	63	80
6	額定峰值耐受電流		KA	50	63	80
7	4S額定短路耐受電流		KA	20	25	31.5
8	額定絕緣水平	工頻耐壓（額定開斷前后）	KV	42（斷口48）
		沖擊耐壓（額定開斷前后）		75（斷口84）
9	額定操作順序			分-0.3-合分180s-合分
10	機械壽命		次	1000
11	額定短路開斷電流開斷次數		次	50
12	操作機構額定合閘電壓（直流）		V	110,220
13	操作機構額定分閘電壓（直流）		V	110,220
14	觸頭行程		mm	11±1
15	超行程（觸頭彈簧壓縮長度）		mm	3.5±0.5
16	三相分、合閘彈跳時間		ms	≤2
17	觸頭合閘彈跳時間		ms	≤2
18	平均分閘速度		m/s	0.9~0.12
19	平均合閘速度		m/s	0.4~0.8
20	分閘時間	操作電壓下	s	≤0.05
		最低操作電壓下		≤0.08
21	合閘時間		s	0.1
22	各相主回路電阻		υΩ	60		50
23	動靜觸頭、允許磨損累積厚度		mm	3

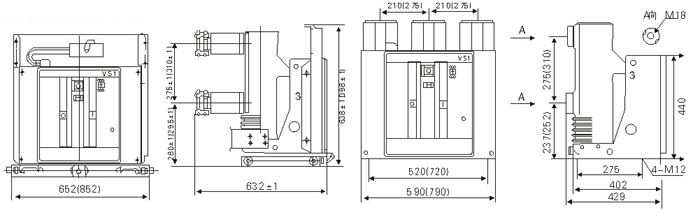

四、外形結構
