一·產品概述
ZN63(VS1)-24型戶內高壓真空斷路器為額定電壓 24kV、三相交流50Hz的戶內高壓開關設備，適用于發電廠、變電所及工礦企業等輸配電系統的控制或保護開關，尤其適用于高海拔地區開斷重要負荷及頻繁操作的場所。
斷路器的制造符合我國國家標準GB1984-2003《交流高壓斷路器》、DL/T403-2000《3.6～40.5kV戶內真空斷路器訂貨技術條件》以及相關的IEC標準，并具有可靠聯鎖功能。斷路器的操動機構為彈簧儲能式，可以用交、直流儲能操作，也可用手動操作。斷路器同時能配長壽命的永磁操動機構，機械壽命能達6萬次，可用于極其頻繁操作的場合。斷路器設計成前后分裝的結構形式，既可用作固定安裝的單元，也可與底盤車配裝成中置式單元使用。
二、使用環境

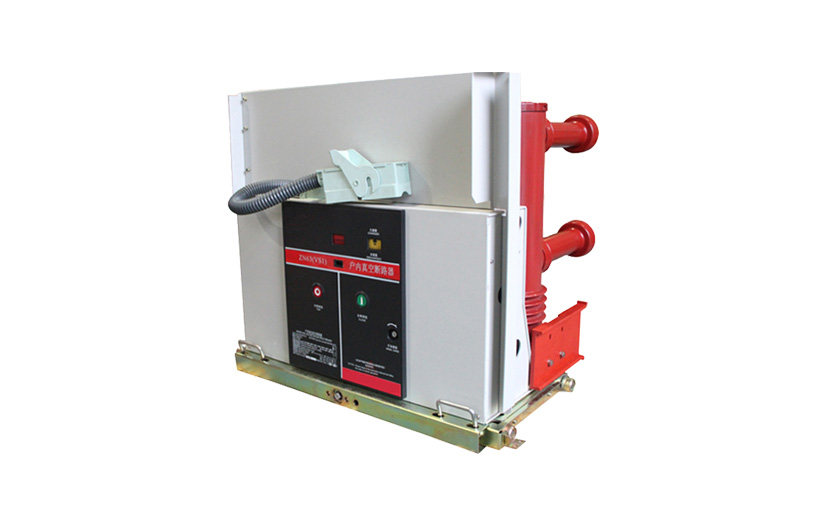

(手車式戶內高壓真空斷路器ZN63(VS1)-24)
1. 海拔高度：低于1000m；
2. 環境溫度：＋40℃，最低-15℃
3. 相對濕度：日平均值不大于95%，月平均不大于90%
4. 地震烈度：低于8級
無火災、爆炸、無腐蝕性氣體及劇烈振動的場所。
三、技術參數
| 序號 | 項目 | 單位 | 技術參數 |
| 1 | 額定電壓 | kV | 24 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 額定電流 | A | 630、1250、1600、2000、3150 |
| 4 | 額定短路開斷電流 | kA | 20 25 31.5 |
| 5 | 額定短路關合電流(峰值) | kA | 50 63 80 |
| 6 | 額定短路持續時間 | s | 4 |
| 7 | 額定短路開斷電流開斷次數 | 次 | 30 |
| 8 | 額定操作順序 | 0-0.3s-CO-180s-CO | |
| 9 | 額定雷電沖擊耐受電壓(斷口) | kV | 125 |
| 10 | 額定1min工頻耐受電壓(斷口) | kV | 65 |
| 11 | 合閘時間 | ms | ≤70 |
| 12 | 分閘時間 | ms | ≤50 |
| 13 | 機械壽命 | 次 | 20000 |
| 14 | 額定儲能和操作電壓 | V | 220/110 |
| 15 | 開斷時間 | ms | ≤80 |
| 16 | 儲能時間 | s | ≤10 |
機械特性調整參數(手車式戶內高壓真空斷路器ZN63(VS1)-24)
| 序號 | 項目 | 單位 | 技術參數 |
| 1 | 觸頭開距 | mm | 14±1 |
| 2 | 觸頭超行程 | mm | 3.5±1 |
| 3 | 合閘速度 | m/s | 1.0 ±0.2 |
| 4 | 分閘速度 | m/s | 1.3±0.2 |
| 5 | 觸頭合閘彈跳時間 | ms | ≤2 |
| 6 | 額定觸頭壓力 | N | 20kA(2400±200) 25kA(2400±200) 31.5kA(3100±200) |
| 7 | 三相合、分閘不同期性 | ms | ≤2 |
四、產品結構
ZN63(VS1)-24)ZN63（VS1）-24/1250（800柜）
ZN24(VS1)-12/2000-3150(1000)
