型號說明

產品形式；YH—表示硅橡膠外套金屬氧化物避雷器

結構特征；W—表示無間隙    C—表示串聯

使用場所；Z—表示電站型   R—表示保護并聯補償容器  D—表示保護旋轉電動機

特征數字；1—表示相對相的特征數字；2—表示相對地的特征數字

引用標準

GB11032-2000交流無間隙金屬氧化物避雷器

JB/T8952-1999  35KV及以下交流系統用復合外套無間隙金屬氧化物避雷器

GB311.1-1997  高壓輸變電設備的絕緣配合

DL/T620-1997  交流電氣裝置的過電壓保護和絕緣配合

JB/T8459-1996  避雷器產品型號編制方法

6~35KV組合式復合外套氧化鋅避雷器是用于保護電力設備絕緣免受過電壓危害的保護電器，是一種新型避雷器，它在限制相地之間過電壓的同時，又對相間過電壓進行有效地限制。一臺組合式避雷器可起到六臺普通避雷器的作用。避雷器內部采用氧化鋅電阻片作為只要元件，它具有良好的伏安特性，對補保護設備提供可靠的保護。目前已廣為電力系統選用。

本公司對產品外套材料能夠進行扯斷強度，仲長率、硬度、硫化特性等橡膠物理性能試驗和產品的形式試驗，同時具備了現代化科學管理和先進的生產設備和試驗設備。

使用環境條件

海拔高度不大于2000米

環境溫度-40℃~40℃

電源頻率；48HZ~62HZ

長期施加在避雷器上的工頻電壓不超過避雷器的持續運行電壓

較大風速不超過35m/s

地震烈度7度及以下地區

結構特點

外形結構小巧、絕緣耐壓高、極大地利用和縮減了使用空間；

整體模壓一次成形，具有良好的密封、耐污、防爆、防潮性能、

機構新穎獨特，技術性能合理可靠，特別是引用硅橡膠外套金屬氧化物避雷器的優點，其電氣絕緣性能好

介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆和良好的化學穩定性、憎水性、密封性

體積小、重量輕、節省占地、安裝靈活。

最適宜

電廠廠用電系統，電弧爐系統等緊湊型開關柜內

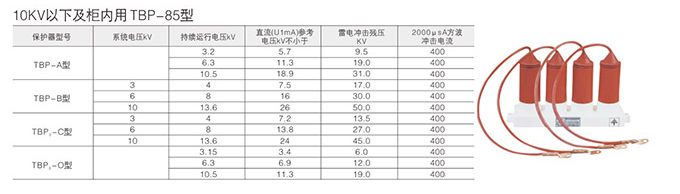

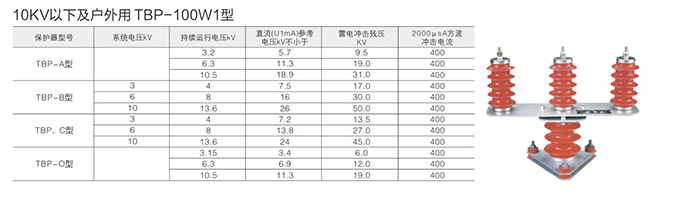

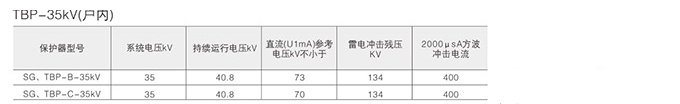

二、技術參數

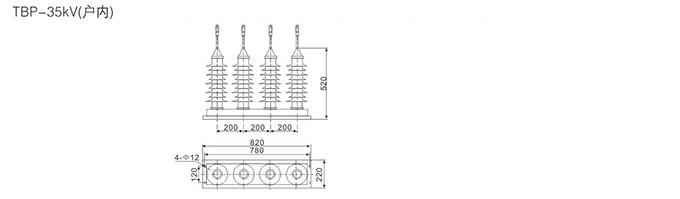

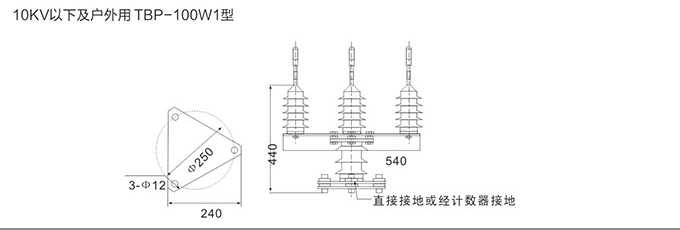

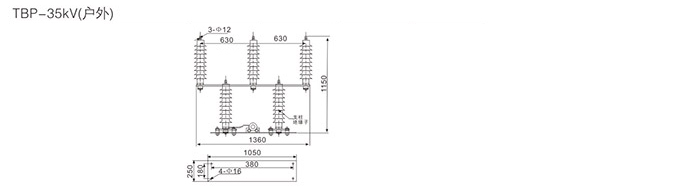

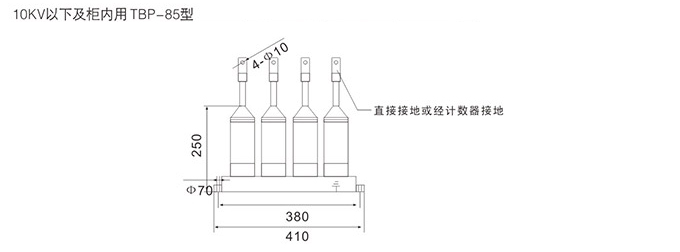

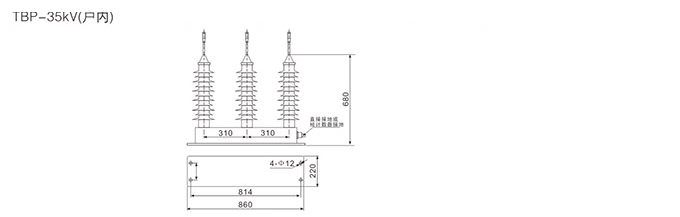

三、產品結構
